无敌老爹的小发明:简易投石机的制作方法

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

话说每个老爸都想成为儿子心目中的无敌老爹,而作为无敌老爹就必须要有几件像样的镇山之宝,让儿子有向小伙伴们炫耀的资本。看看我做的这个简易投石机,足够给力吧!想不想也做一个?保证你在儿子心目中的形象"嗖""嗖"飙升啊。

这是个扭力式投石机,我的灵感来源于某网友发布的视频。他做的投石机比较简单,所以我就把制作过程一步步分解,又略微进行了改进,然后在这里呈现给大家。我没参加过技校的木工培训班,只是试着给儿子当个无敌老爹。所以这个设计也许并不完美,不过如果作为玩具,也能让小屁孩们爱不释手。完成这件作品大致需要三个小时(不算买东西的时间),不需要进行太复杂的切割,所用的工具也都很普通。经过最终改进的投石机,能轻松的把网球投掷到2米开外哦~

1 工具和材料

○ 两块2.4米长的木料○ 25个7厘米长的黄铜木螺钉○ 一截60厘米的SCH40型PVC管○ 一根2米长的橡胶绳○ 两个小木销○ 一个发射弹丸用的圆杯○ 10个长钉

● 机械钻● 日本拉锯(噪音小,便于夜间操作)● 7/64钻头● 1英寸钻头● 卷尺● 锤子

2 制作底座

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

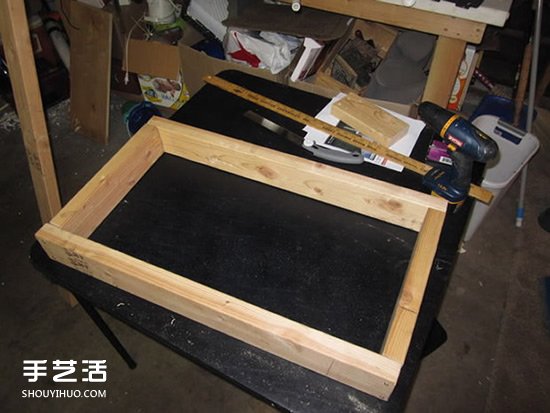

● 从两根2.4米长木料上切割下36厘米和76厘米的两段,并在两端都拧上螺丝,将四段木料固定到一起,这样投石机的底座就完成了。

3 安装支脚

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

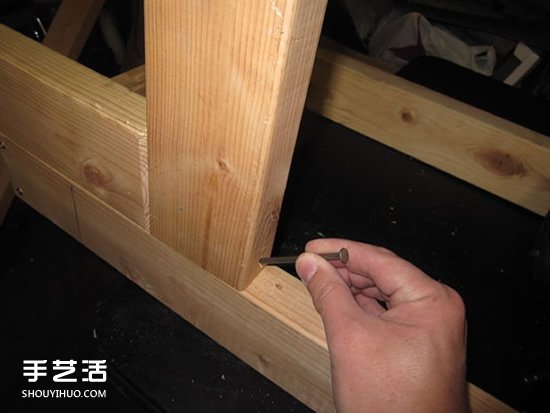

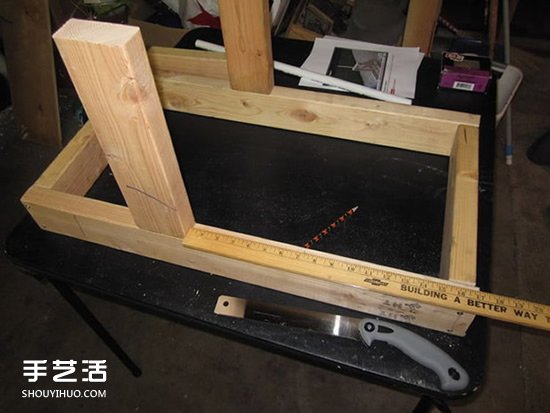

● 支脚大约安装在距底座后侧43厘米处(如图),高约33厘米。

4 安装支架及档杆

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

● 大多数投石机用三角形支架加固支脚,但我做的投石机要求没那么高,能发射就OK,所以为了节省时间,就用方木块代替三角支架。

● 档杆安装在两个支脚顶部之间,长度与底座的宽相同,都是36厘米。

5 钻边孔

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

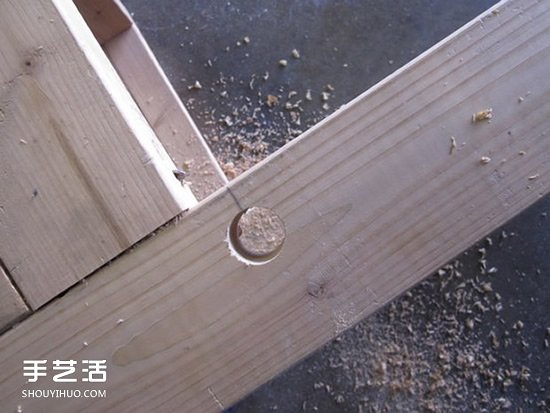

● 用25毫米钻头在底座两侧面各打一个边孔,用来穿投石机的橡胶绳。孔的位置在支脚斜下方。打孔时注意不要打在木头正中间,最好偏上一些,这样能尽量避免投掷时杆臂触及地面。

6 杆臂钻孔

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

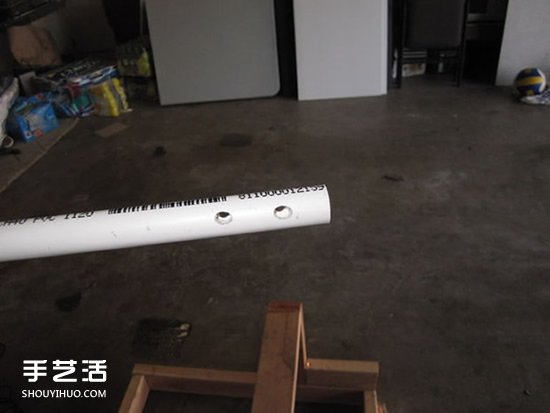

● 用2.8毫米钻头来钻臂孔,确定臂孔位置时,要测量好底座边孔到地面的距离,防止杆臂摆动时擦碰地面。

● 用pvc管材的优点是这种材料很容易扩孔,这样即使你没有足够大的钻头,有个稍小点的也能完成工作。

7 绕橡胶绳

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

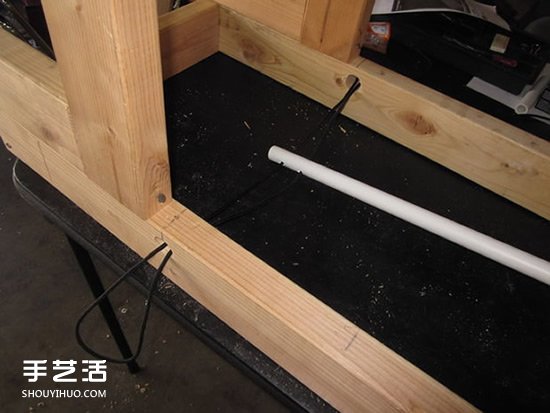

● 这一步很重要,我怕表述不清楚,所以尽量多用一些图片,这样能更直观一些。

● 大约需要3.7米长的橡胶绳来绕制。

● 绕线时先把线从pvc管的两孔中穿过,然后再按照图示绕制即可。

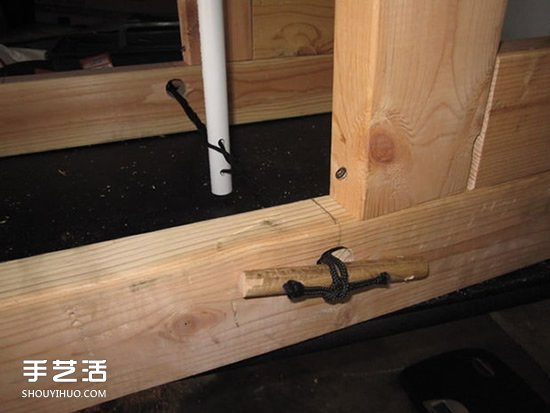

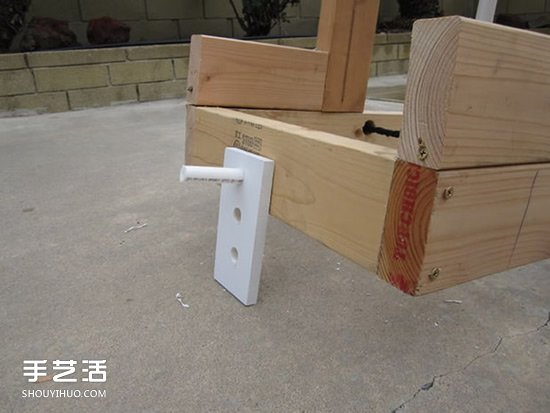

● 如果在侧面边孔系上木销的话会更便于操作。

8 上劲

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

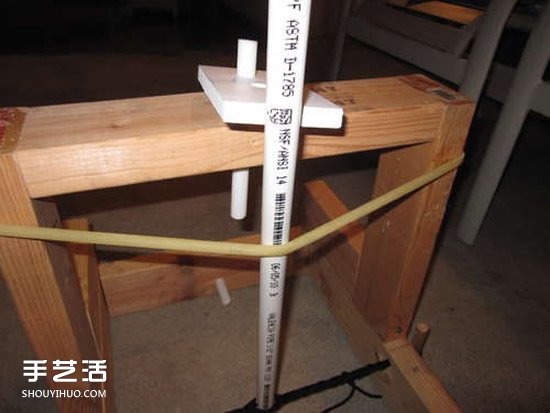

● 现在到“上劲”的时候了。沿顺时针方向拧底座两侧的木销,直到绳子变紧。此时pvc管做成的杆臂受力很大,向上扭转,并被档杆挡在竖直90度位置。

9 弹药筒

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

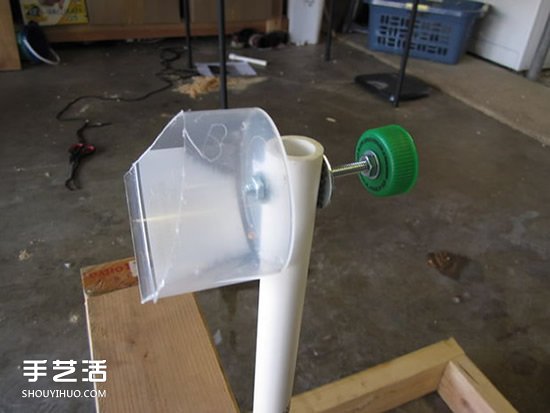

● 这是我最开始做的弹药筒。我建议最好别用碗之类底不平的容器来做,否则“弹药”可能掉到地上。我用的是一个旧塑料桶,它的内壁是直上直下的,所以很好用(不过经过多次发射,它没能抵住杆臂撞击档杆的震动,壮烈殉职了)。

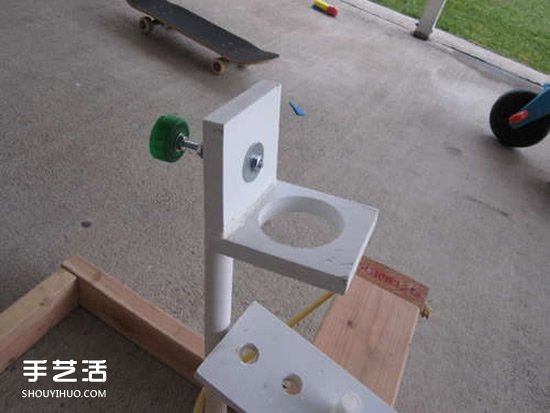

● 弹药筒的选择取决于你想发射的东西,我一般发射威浮球和网球,因此最后我还专门给网球量身定做了一个弹药筒。

10 初次测试

● 在这次测试之后我决定改良,把绳子换成双股的。

11 相关改进&发射视频

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

● 经过几次实地测试,我意识到这个投石机可以进行些改进。

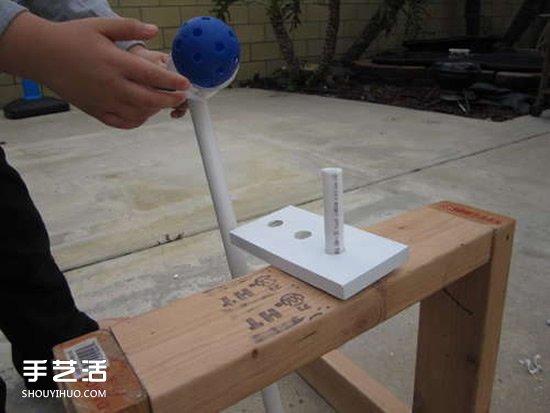

● 我在底座前侧和档杆上各装了一个脚用来调整射程。

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

● 又把杆臂加长了一部分。

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

还在档杆上系上了一根医用橡皮管,用来增加杆臂的张力。

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

● 经过这些改进后,投石机的力道更足了,射程也明显远了很多

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

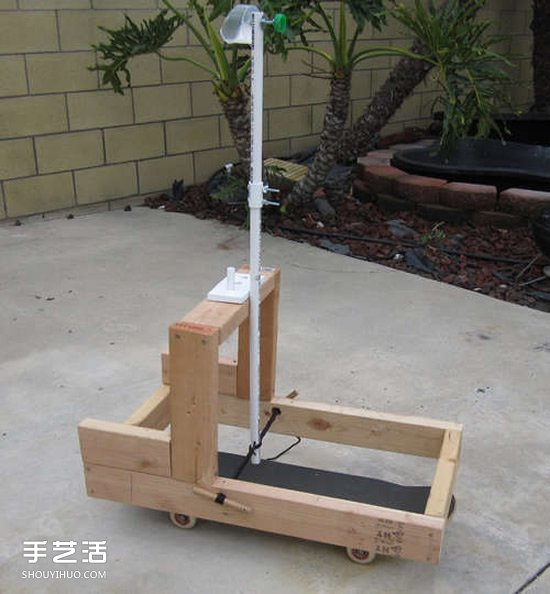

● 你还可以设法把投石机架设到滑板上,这样就能方便的推到附近公园去炫耀一把啦。

无敌老爹的小发明:简易投石机的制作方法- www.aizhezhi.com

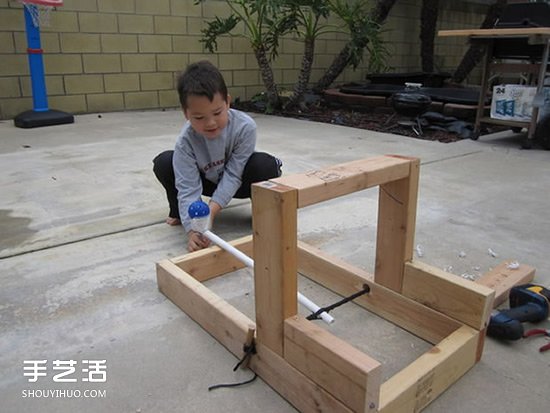

● 图为无敌老爸上手新投石机~

警告:本品属于小规模杀伤性武器,请小盆友们务必在老爹的严密监视下进行操作!
