怎么做简易风力充电器 手机风力充电器DIY制作

怎么做简易风力充电器 手机风力充电器DIY制作- www.aizhezhi.com

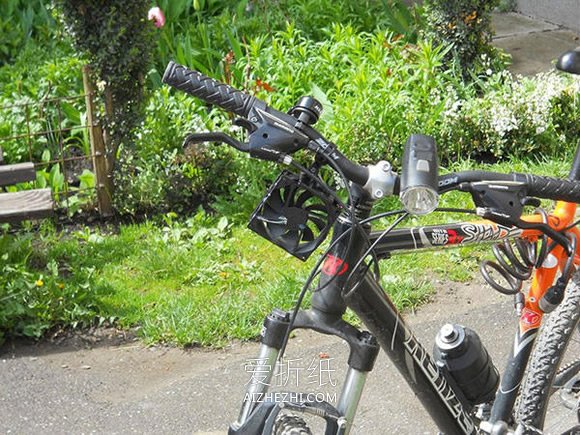

智能手机什么都好,就是电池太不经用。来看看下面这个简易型的风力充电器吧,由罗马尼亚16岁少年 Thomas设计,装在自行车上,通过前进时的风力带动充电。

怎么做简易风力充电器 手机风力充电器DIY制作- www.aizhezhi.com

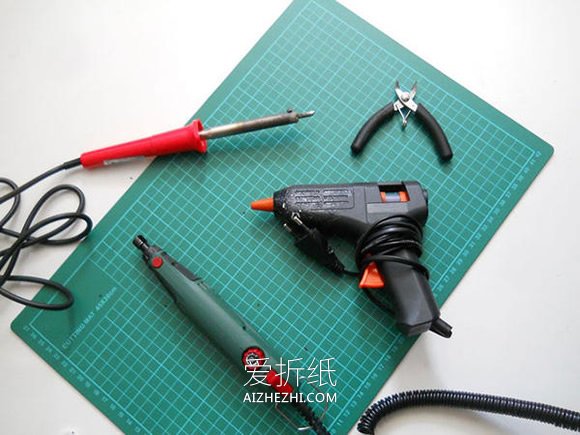

工具准备:烙铁、热熔胶枪、老虎钳、电线胶带。

怎么做简易风力充电器 手机风力充电器DIY制作- www.aizhezhi.com

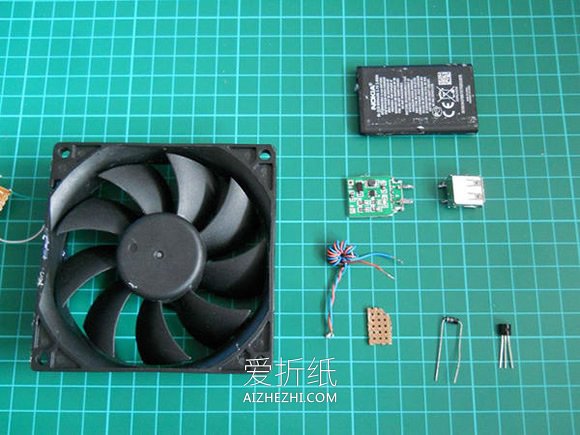

材料准备:从台式电脑上拆下来的CPU风扇、环形电感线圈、2N2222或2N3904或BC547电晶体、5伏特的增压模组、锗二极管(五个)、小型电路板、旧的手机电池、小型开关、脚踏车固定器。

怎么做简易风力充电器 手机风力充电器DIY制作- www.aizhezhi.com

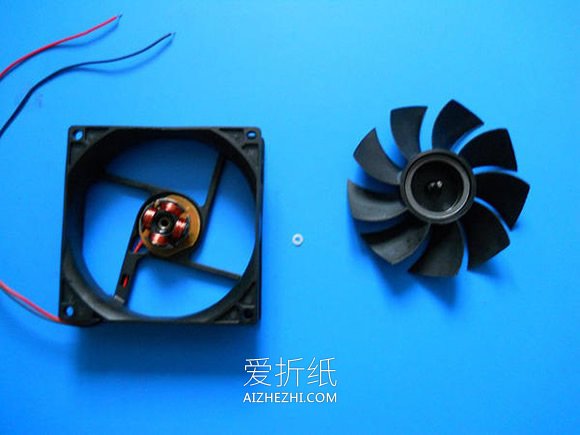

先将风扇拆下来,找到风扇内的引线,焊接在一起,并透过电子测量仪器确认哪两条引线的电压最高,去除掉另一条引线,将风扇装回。将锗二极管与电路板组成的电桥,连接风扇,并透过焦耳小偷(Joule Thief)回路连接升压模组和锂电池,就完成整个充电器的制作了。

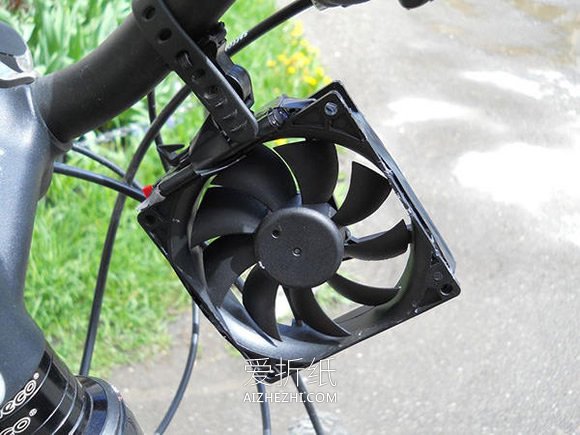

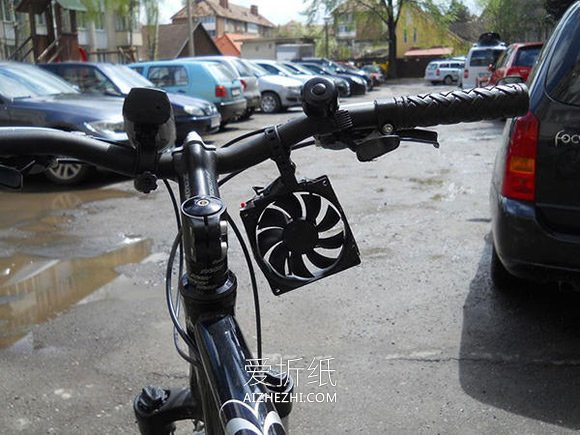

接下来是收尾工作,像是把锂电池和回路固定在风扇下,最后再固定在脚踏车上。建议先连接手机测试一下,确认能够充电无误再安装到自行车上。

怎么做简易风力充电器 手机风力充电器DIY制作- www.aizhezhi.com

怎么做简易风力充电器 手机风力充电器DIY制作- www.aizhezhi.com

这种简易版充电器的速度或许比不上正规的充电器,不过在必要时,还是能够发挥救急作用的!
